壓式力傳感器
|
|
| 型 號： |

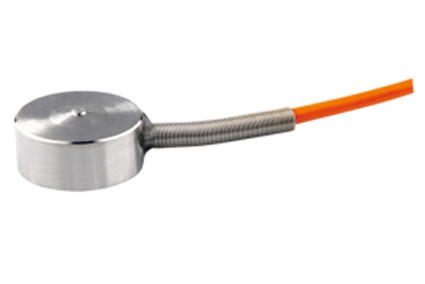

LTH-W01 壓式力傳感器（5kg-100kg）
|
| 特點與用途： |
此款測力傳感器的尺寸很小且設計可靠，采用優質不銹鋼制成，受力方式簡單，易于使用。待測力作用于球狀觸面上，與測力傳感器中軸線垂直。由于其尺寸小，特別適合于安裝在對空間有較高要求的特殊結構且需要測量壓力的地方。
¤ 微型傳感器，采用金屬箔式應變片技術。
¤ 不銹鋼材料
¤ 專為低輪廓測壓力設計。
¤ 量程為5kg到100kg。
¤ 線長2m。
¤ 直徑10mm。
¤ 適用于保壓設備、按鍵手感度測試儀、壓機壓力檢測、機器人手抓力等各種小空間測力。
（量程：5kg，10kg，20kg，30kg，50kg，100Kg）
|
|
| 產品結構圖： |
|
|
| 外形尺寸： |
|
|
| 技術參數： |
|
參數 |
單位 |
技術指標 |
|
綜合精度 |
≤ %F·S |
1.0（線性+滯后+重復性） |
|
靈敏度 |
mV/V |
1.0±10% |
|
蠕變 |
≤ %F·S / 30min |
±0.5 |
|
零點輸出 |
≤ %F·S |
±2 |
|
零點溫度系數 |
≤ %F·S / 10℃ |
±0.18 |
|
靈敏度溫度系數 |
≤ %F·S / 10℃ |
±0.36 |
|
工作溫度范圍 |
℃ |
-20℃ ~ +70 ℃ |
|
輸入電阻 |
Ω |
350±50Ω |
|
輸出電阻 |
Ω |
350±5Ω |
|
安全過載 |
%F·S |
150%F·S |
|
絕緣電阻 |
MΩ |
≥5000 MΩ（50 VDC） |
|
激勵電壓 |
V |
5V |
|
材質 |
不銹鋼 |
|
防護等級 |
IP64 |
|
電纜線尺寸 |
Ø2Х2000mm |
|
接線方式 |
電源：紅（+） 黑（-） 輸出：綠（+） 白（-） |
|
備 注 |
外接變送器后，可設計成12VDC或24VDC供電，0～5V、4～20mA或RS485/MODBUS信號輸出 |
|
