| 型 號： |

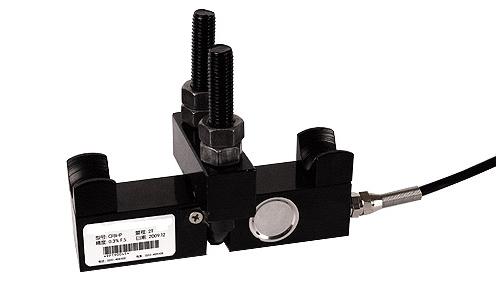

LTZ-A靜態（纜繩）張力傳感器（1t-20t）
|
| 特點與用途： |
傳感器為雙孔剪切梁結構，安裝方便、操作簡單、維修容易，專用于測量鋼絲繩的張力。鋼絲繩通過U形螺栓固定在傳感器上，當鋼絲繩受拉力時，力通過導向輪作用于傳感器上。適用于起重、水利、煤礦等行業的超載測量和控制，標準產品量程1t-5t適用于鋼絲繩直徑Ф6~Ф26，超出此量程尺寸請聯系客服。
|
|
| 產品結構圖： |
|
|

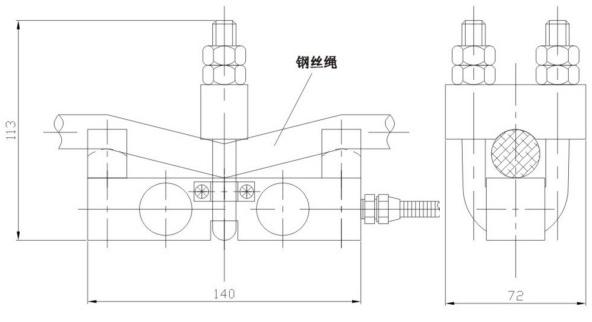

| 外形尺寸： |
|
|
| 技術參數： |
|
參數 |
單位 |
技術指標 |
|
靈敏度 |
mV/V |
1.0±0.05 |
|
非線性 |
%F·S |
≤±0.3 |
|
滯后 |
%F·S |
≤±0.3 |
|
重復性 |
%F·S |
≤±0.3 |
|
蠕變 |
%F·S / 30min |
≤±0.3 |
|
零點溫度系數 |
%F·S / 10℃ |
≤±0.1 |
|
靈敏度溫度系數 |
%F·S / 10℃ |
≤±0.1 |
|
零點輸出 |
%F·S |
≤±1 |
|
工作溫度范圍 |
℃ |
-20℃ ~ +80 ℃ |
|
輸入阻抗 |
Ω |
350±20Ω |
|
輸出阻抗 |
Ω |
350±5Ω |
|
絕緣阻抗 |
MΩ |
≥5000 MΩ（50 VDC） |
|
安全過載范圍 |
%F·S |
150%F·S |
|
推薦激勵電壓 |
V |
10V ~ 15V |
|
材質 |
合金鋼 |
|
防護等級 |
IP65 |
|
電纜線尺寸 |
Ø5Х2000mm |
|
接線方式 |
電源：紅（+） 黑（-） 輸出：綠（+） 白（-） |
|
備 注 |
外接變送器后，可設計成12VDC或24VDC供電，0～5V、4～20mA或RS485/MODBUS信號輸出 |
|
