壓式力傳感器
|
|
| 型 號： |

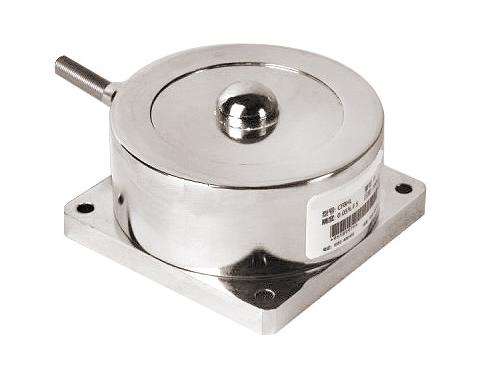

LTH-L 荷重傳感器（200kg-30t）
|
| 特點與用途： |
該傳感器采用輪幅式彈性體結構，利用剪切式應力原理，具有低外形、抗偏載、精度高、強度好等特點。廣泛應用于工業系統中的天車稱、軌道衡、料斗稱、粉料倉等各種稱重和力的測量。
（量程范圍：200kg - 30t，超過30t量程請參閱LTH-LM系列）
|
|

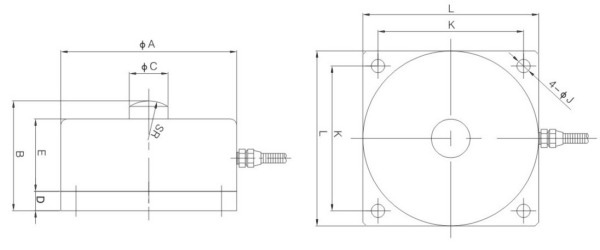

| 產品結構圖： |
|
|
| 外形尺寸： |
|
量程 |
ØA |
ØC |
B |
E |
D |
L |
K |
4-ØJ |
SR |
|
0.2-0.7t |
72 |
16 |
41 |
25 |
8 |
72 |
62 |
4.6 |
8 |
|
1-8t |
88 |
20 |
54 |
34 |
10 |
88 |
75 |
5.6 |
12 |
|
10-15t |
114 |
25 |
70 |
46 |
13 |
114 |
95 |
6.5 |
25 |
|
20-30t |
145 |
32 |
91 |
60 |
16 |
145 |
120 |
11 |
30 |
|
|
| 技術參數： |
|
參數 |
單位 |
技術指標 |
|
靈敏度 |
mV/V |
2.0±0.05 |
|
非線性 |
≤ %F·S |
±0.03 |
|
滯后 |
≤ %F·S |
±0.03 |
|
重復性 |
≤ %F·S |
±0.03 |
|
蠕變 |
≤ %F·S / 30min |
±0.03 |
|
零點輸出 |
≤ %F·S |
±1 |
|
零點溫度系數 |
≤ %F·S / 10℃ |
±0.03 |
|
靈敏度溫度系數 |
≤ %F·S / 10℃ |
±0.03 |
|
工作溫度范圍 |
℃ |
-20℃ ~ +80 ℃ |
|
輸入電阻 |
Ω |
750±20Ω |
|
輸出電阻 |
Ω |
700±5Ω |
|
安全過載 |
%F·S |
150%F·S |
|
絕緣電阻 |
MΩ |
≥5000 MΩ（50 VDC） |
|
激勵電壓 |
V |
10V ~ 15V |
|
材質 |
合金鋼 |
|
防護等級 |
IP65 |
|
電纜線尺寸 |
Ø5Х2000mm |
|
接線方式 |
電源：紅（+） 黑（-） 輸出：綠（+） 白（-） |
|
備 注 |
外接變送器后，可設計成12VDC或24VDC供電，0～5V、4～20mA或RS485/MODBUS信號輸出 |
|
